Väliherkkysiruuta tierullalle

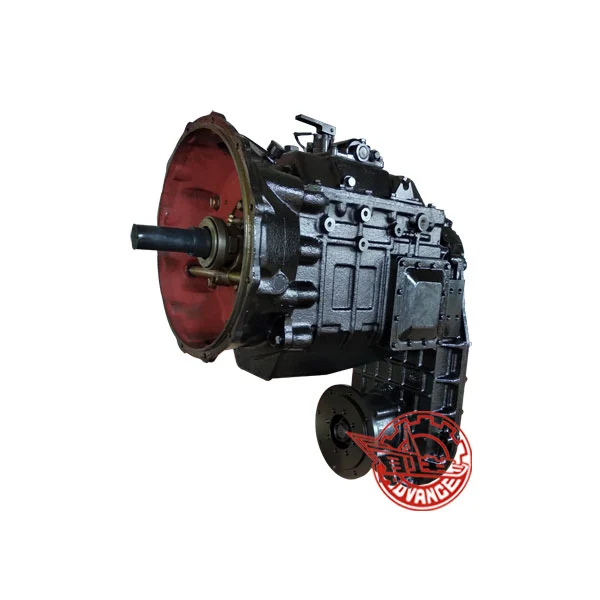

BJ16 -vaihdelaatikko

Tiekarulla BJ16-vaihteistolaatikko on mekaaninen monien vaihteisto, joka ottaa käyttöön synkronointihaarukan siirtymisen.

Päätiedot

Suurin syöttöteho:120 kW;

Tuloksen enimmäisnopeus:2200 rpm;

Vaihteet:3 eteenpäin ja 2 käänteistä vaihdetta;

Siirtymätila:Synkronointihaarukan siirtyminen;

Tulotyyppi:Kytketty suoraan pääkytkimeen;

Lähtötyyppi:Laippa, yksi lähtö.

Sovellukset

BJ16-vaihdelaatikkoa käytetään laajasti 20 tonnin mekaanisissa yksirummissa.

BZ18A -vaihdelaatikko

BZ18A-vaihdelaatikko on pelkistysvaihteisto, jonka voimansiirtotyyppi on yksivaiheinen rinnakkainen akselin ulkoinen meshing-voimansiirto ja yhden vaiheen viistovaihteisto.

Päätiedot

Arvioitu tulonopeus:2200 rpm;

Arvioitu lähtömomentti:5000 N · M;

Suurin lähtömomentti:8000 N · M;

Syöttölomake:Ulkoinen spline -akseli;

Lähtölomake:Ulkoinen spline -akseli.

Sovellukset

BZ18A -vaihdelaatikkoa levitetään laajasti 1 M tien jyrsintäkoneiden työskenteleviin laitteisiin.

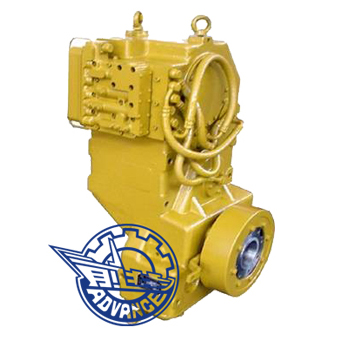

YD133/DB132 PowerShift -lähetys

YD133 PowerShift -siirto on vasta-akselin moninopeuksinen voimansiirto, sähköhydraulinen ohjattu. Nopeudet ovat 3 eteenpäin 3 taaksepäin vastaavan vaihtavan kahvan kautta.

Päätiedot

Max -syöttöteho:130 kW

Max -tulonopeus:2600R/min

Enimmäistulomomentti:1000N. m

Nopeudet:3 eteenpäin 3 taaksepäin

Vaihtomenetelmä:Sähkö -hydraulinen ohjaus

Tulotyyppi:laippa

Lähtötyyppi:laippa, kaksoislähtö

Sovellukset

YD133 PowerShift -vaihteistoa käytetään laajasti yhden teräsrullan rullassa.

YL13/YL20 -hydraulinen lähetys

Y L 1 3 / Y L 2 0 Hydraulinen voimansiirto on vasta-akselin monenopeuksinen hydraulinen voimansiirto, koostuu vääntömomentin muunnosta ja tehonsiirtovaihteistosta, sähköhydraulisesta ohjattavasta ja 2 eteenpäin ja 2 taaksepäin.

Päätiedot

Max -moottorin teho:

Max -moottorin nopeus:2200R/min

Nopeudet:2 eteenpäin 2 käänteinen

Vaihtomenetelmä:sähköhydraulinen ohjaus

Tulotyyppi:Vääntömomentin muunnin voidaan kytkeä suoraan SAE2# Flywheel -koteloon tai kytkeä laipan tai yleisen nivelen kautta.

Lähtötyyppi:laippa, yksi lähtö

Sovellukset

YL13-hydraulista voimansiirtoa käytetään laajasti 24T-28T -kumipyöräteoksessa ja YL20-hydraulin voimansiirrossa 36T-40T -kumipyöräteoksessa.
